[Verilog][기초문법] 조건문, 분기문

C 언어 처럼 if, case 구문 쓸 수 있다

다만 베릴로그에서 데이터는 x, z 값이 있기때문에 조건문을 작성할때 이것을 유의해야한다.

기본적으로 1 이 아닌 값은 모두 false로 판단한다.



module tb();

  reg a;

  initial begin
    a = 1'bx;
    $display("a is %b",a);
    if (a) $display("x is true");
    else $display("a is false");


    a = 1'bz;
    $display("a is %b",a);
    if (a) $display("z is true");
    else $display("z is false");
  end

endmodule

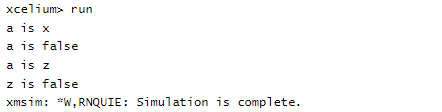

위 코드를 실행하면 아래의 결과가 나온다.



EDA playground 실행 결과















if 문을 쓰기에는 분기가 너무 많으면 case 구문을 쓴다.

case 문 안에 분기조건에 해당하는 item들을 기술하면 된다.

module tb();

  reg a;

  initial begin

	a = 1'b0;
    test(a);

    a = 1'b1;
    test(a);

    a = 1'bx;
    test(a);

    a = 1'bz;
    test(a);


  end


  function test(reg x);
  	case (x)
      1'b0 : $display("x is 0");
      1'b1 : $display("x is 1");
      1'bx : $display("x is x");
      1'bz : $display("x is z");
      default : $display("default");
    endcase
  endfunction

endmodule

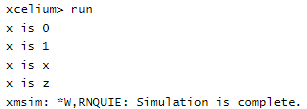

코드를 실행하면 결과는 다음과 같다.



a 값이 0, 1, x, z 값 모두 비교를 한다.

케이스문은 맨 처음에 일치하는것이 실행된다. 일치하는 것이 없다면 default 구문이 실행된다.

코딩을 할 때, default 문장은 넣는것이 좋다.



예제에선 1비트 변수를 갖고 실행했다. 만약에 변수와 case 구문 수식의 비트폭이 일치하지 않으면 비트가 더 큰 쪽에 맞춰서 0으로 채워넣는다.







module tb();

  reg a;

  initial begin

    a = 1'b0;
    test(a);

    a = 1'b1;
    test(a);

    a = 1'bx;
    test(a);

    a = 1'bz;
    test(a);
  end


  function test(reg x);
  	case (x)
      1'b0, 1'b1 : $display("x is 0 or 1");
      1'bx : $display("x is x");
      1'bz : $display("x is z");
      default : $display("default");
    endcase
  endfunction

endmodule

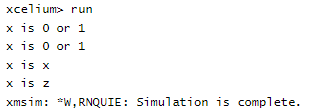

case item 여러개를 넣을 수 있다. item 끼리는 콤마로 구분한다.







casex, casez 구문도 있다.

casez 구문은 z 값을 don`t care 취급하고, x 값은 구분한다.



module tb();

  reg [3:0] a;

  initial begin

    a = 4'b1zzz;
    test(a);

    a = 4'bz1zz;
    test(a);

    a = 4'bzz1z;
    test(a);

    a = 4'b000z;
    test(a);

    a = 4'b10zz;
    test(a);

    a = 4'b01z1;
    test(a);

    a = 4'b1zzx;
    test(a);

    a = 4'b0z1x;
    test(a);
  end


  function test(reg [3:0] x);
  	casez (x)
      4'b1zzz : $display("x is 1zzz");
      4'bz1zz : $display("x is z1zz");
      4'bzz1z : $display("x is zz1z");
      4'bzzz1 : $display("x is zzz1");
      default : $display("default");
    endcase
  endfunction

endmodule

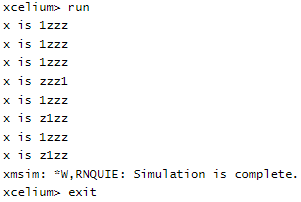

위의 코드를 실행한 결과.

결과를 비교해보면 이해하기 쉬울것이다







casex 는 x, z 값 둘 다 don`t care 취급한다.

module tb();

  reg [3:0] a;

  initial begin

    a = 4'b1zzz;
    test(a);

    a = 4'bz1zz;
    test(a);

    a = 4'bzz1z;
    test(a);

    a = 4'b000z;
    test(a);

    a = 4'b10zz;
    test(a);

    a = 4'b01z1;
    test(a);

    a = 4'b1zzx;
    test(a);

    a = 4'b0z1x;
    test(a);
  end


  function test(reg [3:0] x);
  	casex (x)
      4'b1xzz : $display("x is 1zzz");
      4'bx1zz : $display("x is z1zz");
      4'bzx1z : $display("x is zz1z");
      4'bzxx1 : $display("x is zzz1");
      default : $display("default");
    endcase
  endfunction

endmodule

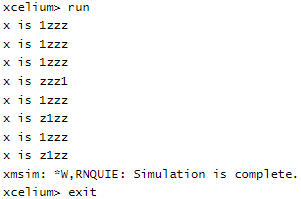

코드 실행 결과
