[SystemVerilog] 연산자



https://medium.com/verilog-novice-to-wizard

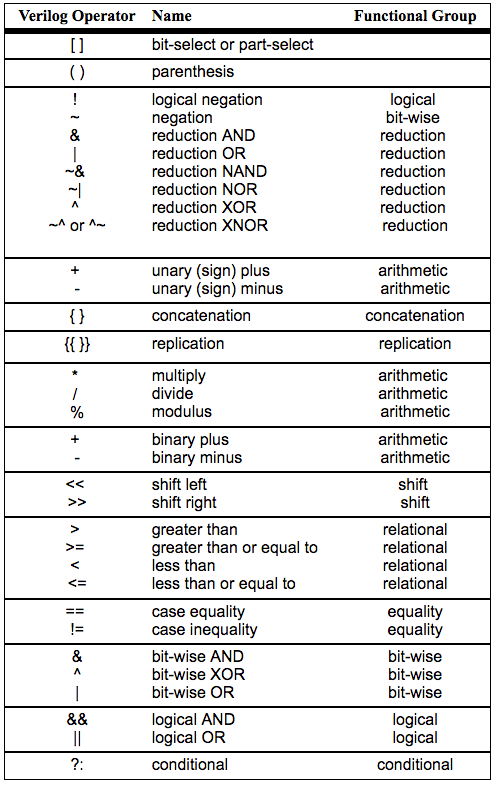

위에 표는 베릴로그 연산자

시스템베릴로그는 여기에 더해 C 언어에서 지원되는 assignment 연산을 추가했다.



operator	usage	equivalent
+=	a+=b	a = a+b
-=	a-=b	a = a-b
*=	a*=b	a = a*b
/=	a/=b	a = a/b
%=	a%=b	a = a%b
&=	a&=b	a = a&b
|=	a|=b	a = a|b
^=	a^=b	a = a^b
<<=	a<<=b	a = a<<b
>>=	a>>=b	a = a>>b
<<<=	a<<<=b	a = a<<<b
>>>=	a>>>=b	a = a>>>b



assignment 연산을 chain으로 구성하는 것도 가능하다.

// chainning assignment operation
a += (b += (c += d));


// equivalent
c = c + d;
b = b + c;
a = a + b;



// 삼항연산에서 사용
a = (sel)? (b+=c) : (b-=c);

// equivalent
if (sel)
	a = (b+=c);
else
	a = (b-=c);

제일 안쪽 괄호안에 있는 연산부터 처리된다.









C언어와 똑같이 pre / post increment 연산도 지원된다.

a++
--a
++a
a--

for (int i = 0; i < 100; i++) begin
	$display("%d \n", i);
end

이제 루프문 안에서 i = i + 1 을 할 필요가 없다.







벡터, 배열을 선언하고 패턴을 할당할 수 있다.

int array[3:0];
arrary = '{0, 1, 2, 3};

위와 같이 값을 할당하면, array[3] = 0, array[2] = 1, array[1] = 2, array[0] = 3 값이 할당된다.

시스템베릴로그에서 벡터, 배열에 값을 할당하려면 '{} 형태로 사용해야한다.





파이썬의 딕셔너리 타입처럼 index : value 쌍으로 값을 할당할 수 있다.

array = '{3:2, 2:1, default:0};

// 할당된 값은 다음과 같다.
array[3] = 2
array[2] = 1
array[1] = 0
array[0] = 0


// 2차원 배열의 초기값 설정
// 배열의 모든 값은 0 된다.
logic [15:0] array [0 : 255] = '{default : 0};

인덱스 : 값 쌍을 지정해주고 지정되지 않은 나머지는 default : 값 쌍으로 할당 된다.







inside (membership operator) 라는것도 있는데

파이썬에서 in 키워드와 똑같다.

배열 안에 있는 원소가 존재한다면 참이 된다.

if (a inside {2'00, 2'01})
	...

// equivalent
if (a == 2'b00 || a == 2'b01)
	...



reg [1:0] b;
reg 	  c;
if (a inside {b, c, [0 : 2]});
	...

// equivalent
if (a == b[0] || a == b[1] || a == c || a == 0 || a == 1 || a == 2)
	...



if (a inside {2'b1?})

// equivalent
if (a inside {2'b10, 2'b11, 2'b1x, 2'b1z})

배열 안에는 변수, wildcard, 범위지정이 들어올 수 있고, 값이 중복될 수 있다.
